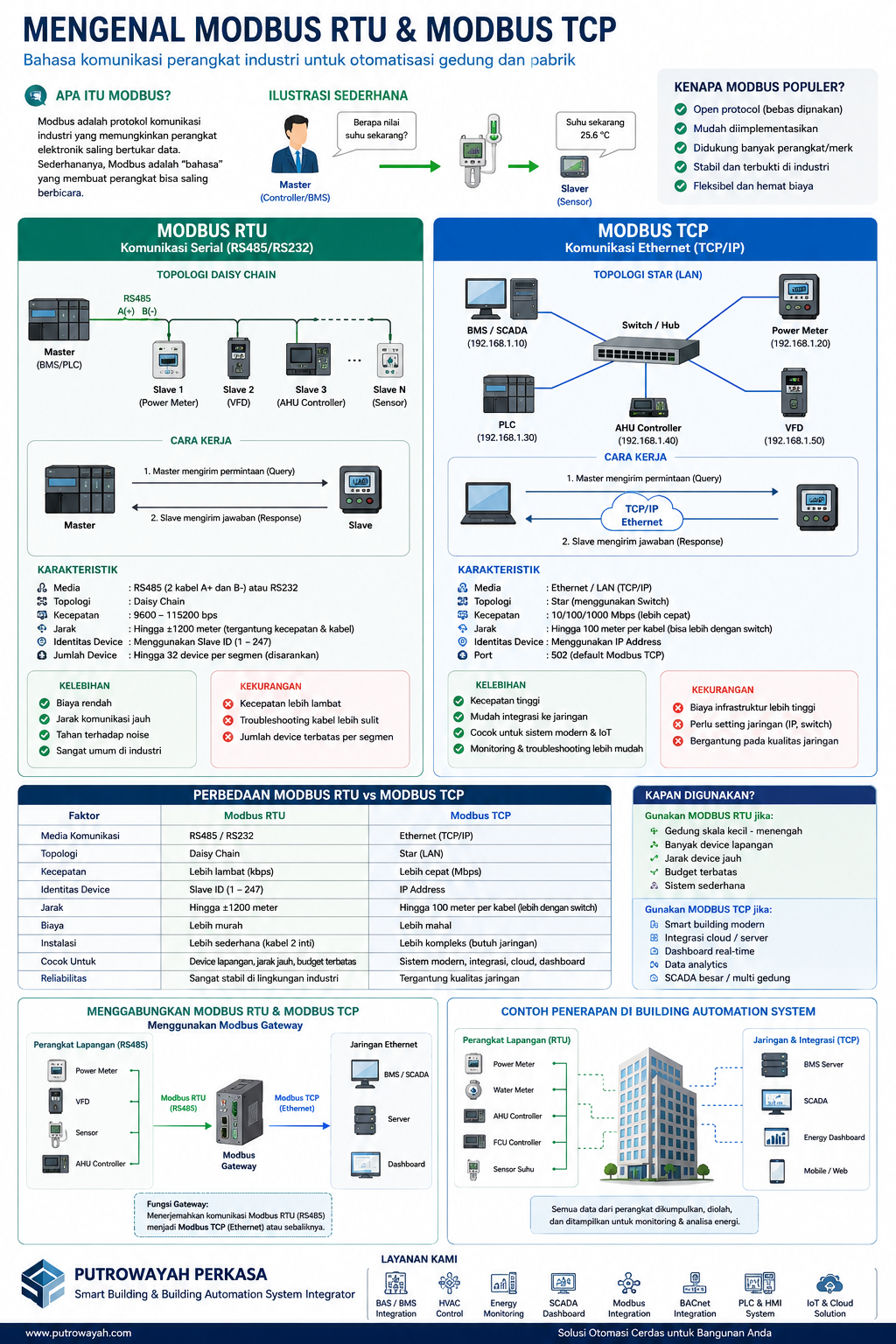

Mengenal Modbus RTU dan Modbus TCP untuk BAS, SCADA, HVAC & Smart Building
Modbus adalah salah satu protokol komunikasi paling populer untuk menghubungkan perangkat lapangan seperti power meter, PLC, VFD, sensor, controller HVAC, BMS, dan SCADA. Artikel ini dibuat dengan bahasa sederhana agar mudah dipahami oleh pemilik gedung, teknisi, engineer, kontraktor, dan tim facility management.
Intro: Apa Itu Modbus?
Secara sederhana, Modbus adalah bahasa komunikasi antar perangkat industri. Dengan Modbus, perangkat yang berbeda merek dan fungsi dapat saling bertukar data, misalnya power meter mengirim nilai kWh ke BMS, VFD mengirim status running ke SCADA, atau sensor mengirim data suhu ke controller.
Dalam proyek Building Automation System (BAS) dan Building Management System (BMS), Modbus banyak digunakan karena relatif mudah, fleksibel, dan didukung oleh banyak perangkat industri.
Problem di Lapangan: Kenapa Modbus Penting?
Banyak gedung modern memiliki perangkat dari berbagai brand: power meter, chiller, AHU, VFD, sensor, PLC, dan panel listrik. Masalah muncul ketika semua perangkat tersebut tidak bisa “berbicara” ke sistem pusat.
Data Tidak Terintegrasi
Data kWh, alarm, suhu, status pompa, atau status fan hanya tampil di perangkat lokal dan tidak masuk ke dashboard BMS/SCADA.
Monitoring Sulit & Tidak Real-Time
Tim engineering harus cek manual ke panel atau alat ukur, sehingga respons terhadap alarm, energi boros, atau equipment fault menjadi lambat.
Di sinilah Modbus berperan: menjadi jembatan komunikasi agar data dari perangkat lapangan bisa masuk ke sistem monitoring pusat.
Technical Explanation: Modbus RTU vs Modbus TCP
Komunikasi Serial RS485
Modbus RTU biasanya menggunakan kabel RS485. Sistem ini umum dipakai untuk perangkat lapangan karena ekonomis, stabil, dan cocok untuk jarak cukup jauh.
- Media komunikasi: RS485 / serial
- Identitas perangkat: Slave ID
- Topologi umum: daisy chain
- Cocok untuk power meter, VFD, sensor, dan controller lapangan
Komunikasi Ethernet / LAN
Modbus TCP menggunakan jaringan Ethernet/TCP-IP. Sistem ini cocok untuk integrasi modern ke server, SCADA, dashboard, cloud, dan sistem smart building.
- Media komunikasi: Ethernet / LAN
- Identitas perangkat: IP Address
- Topologi umum: star network via switch
- Cocok untuk BMS server, SCADA, energy dashboard, dan cloud monitoring

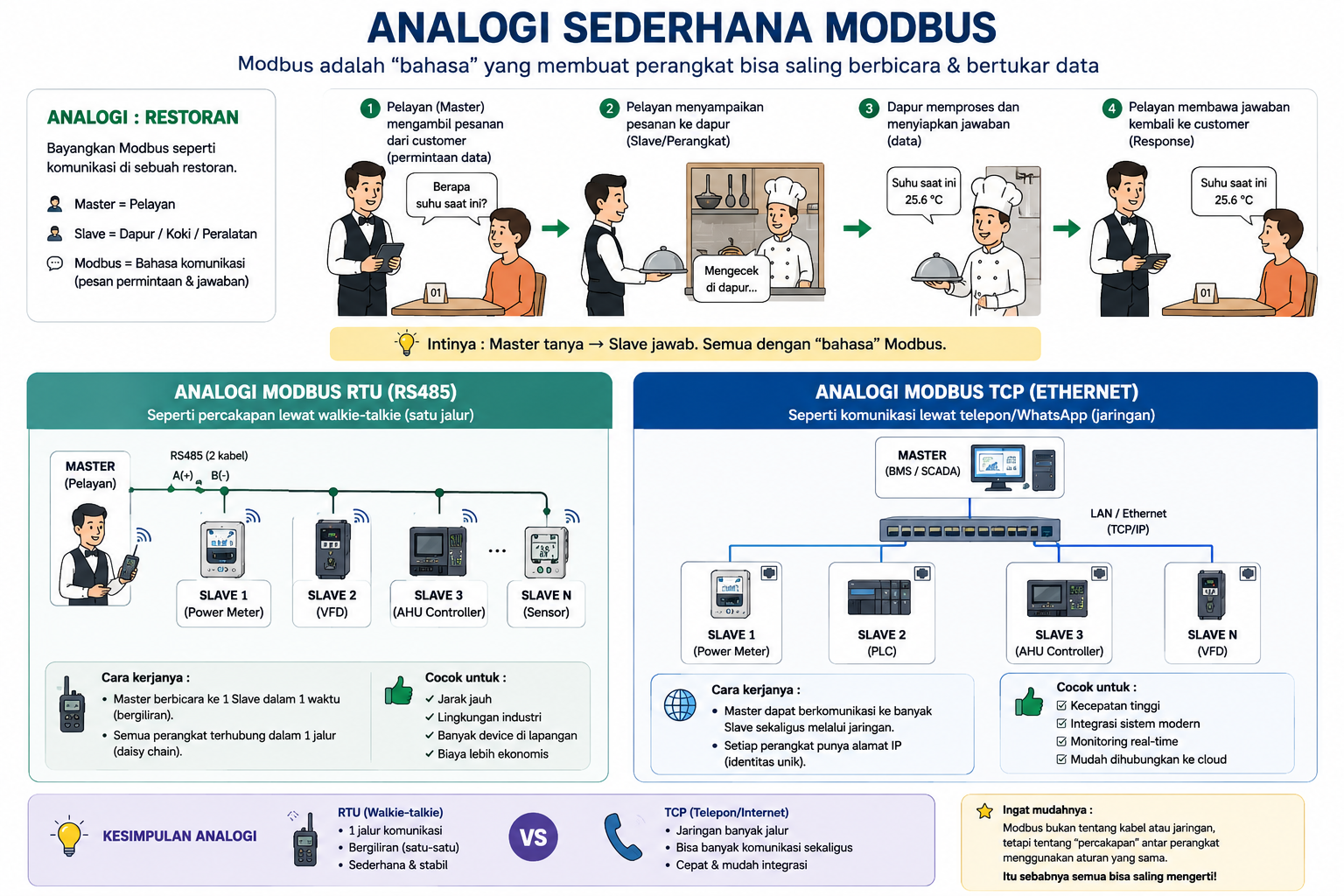

Diagram Alur Komunikasi Modbus
Pada sistem BAS, data dari perangkat lapangan dapat dikumpulkan melalui Modbus RTU, lalu dikonversi menggunakan Modbus Gateway agar bisa dibaca oleh BMS/SCADA melalui jaringan TCP/IP.
Contoh Arsitektur Modbus di Gedung
Power Meter, VFD, Sensor, AHU Controller
RS485 / Daisy Chain
Dashboard, Alarm, Trend, Energy Monitoring
Comparison Table: Perbedaan Modbus RTU dan Modbus TCP
| Faktor | Modbus RTU | Modbus TCP |
|---|---|---|
| Media Komunikasi | RS485 / serial | Ethernet / LAN / TCP-IP |
| Identitas Device | Slave ID | IP Address |
| Topologi | Daisy chain | Star network via switch |
| Kecepatan | Lebih lambat, tetapi stabil untuk device lapangan | Lebih cepat dan cocok untuk integrasi server |
| Biaya | Lebih ekonomis | Lebih tinggi karena butuh infrastruktur jaringan |
| Cocok Untuk | Power meter, VFD, sensor, perangkat field | BMS server, SCADA, dashboard, cloud monitoring |
| Implementasi BAS | Monitoring device lapangan per lantai / panel | Integrasi antar sistem, server, dan dashboard pusat |
Contoh Penerapan Modbus pada BAS dan HVAC
Dalam sistem gedung, Modbus banyak digunakan untuk menghubungkan perangkat HVAC, electrical, dan utility ke dashboard BMS.
Contoh Data yang Dibaca
- kWh, arus, tegangan, power factor dari power meter
- Status run/fault VFD pompa atau fan
- Suhu, kelembaban, pressure, flow
- Status alarm equipment
- Trend energi dan performa sistem HVAC
Manfaat untuk Owner Gedung
- Monitoring sistem lebih cepat dan real-time
- Analisa konsumsi energi lebih mudah
- Alarm equipment bisa terdeteksi lebih awal
- Operasional gedung lebih efisien
- Memudahkan integrasi multi-brand device
FAQ Modbus RTU dan Modbus TCP
1. Apakah Modbus RTU dan Modbus TCP sama?
Keduanya sama-sama protokol Modbus, tetapi media komunikasinya berbeda. Modbus RTU memakai RS485/serial, sedangkan Modbus TCP memakai jaringan Ethernet/TCP-IP.
2. Mana yang lebih baik, Modbus RTU atau Modbus TCP?
Tidak ada yang mutlak lebih baik. Modbus RTU cocok untuk perangkat lapangan dan budget efisien. Modbus TCP cocok untuk integrasi modern, server, dashboard, dan komunikasi data yang lebih cepat.
3. Apakah Modbus bisa digunakan untuk BMS?
Ya. Modbus sangat umum digunakan pada BMS/BAS untuk membaca data dari power meter, VFD, sensor, controller, PLC, dan perangkat HVAC.
4. Apa fungsi Modbus Gateway?
Modbus Gateway berfungsi menghubungkan Modbus RTU ke Modbus TCP, sehingga perangkat RS485 dapat dibaca oleh sistem BMS/SCADA melalui jaringan Ethernet.
5. Apakah semua brand support Modbus?
Banyak perangkat industri dan building automation support Modbus, tetapi tetap harus dicek pada datasheet, register map, dan dokumentasi komunikasi dari masing-masing brand.
