Dry Contact dan Hubungannya dengan Sistem BAS untuk Sinyal Digital Input

Dry contact adalah salah satu konsep dasar yang sangat penting dalam sistem Building Automation System (BAS). Walaupun terlihat sederhana, dry contact banyak digunakan untuk membaca status perangkat di lapangan seperti panel listrik, AHU, pompa, genset, fire alarm, water leak detector, dan berbagai equipment gedung lainnya.

Dalam sistem BAS, dry contact biasanya masuk ke terminal Digital Input (DI) pada controller DDC. Dari sinyal inilah sistem BMS atau SCADA dapat mengetahui status perangkat secara real-time, misalnya ON, OFF, RUN, TRIP, ALARM, START, STOP, dan kondisi gangguan lainnya.

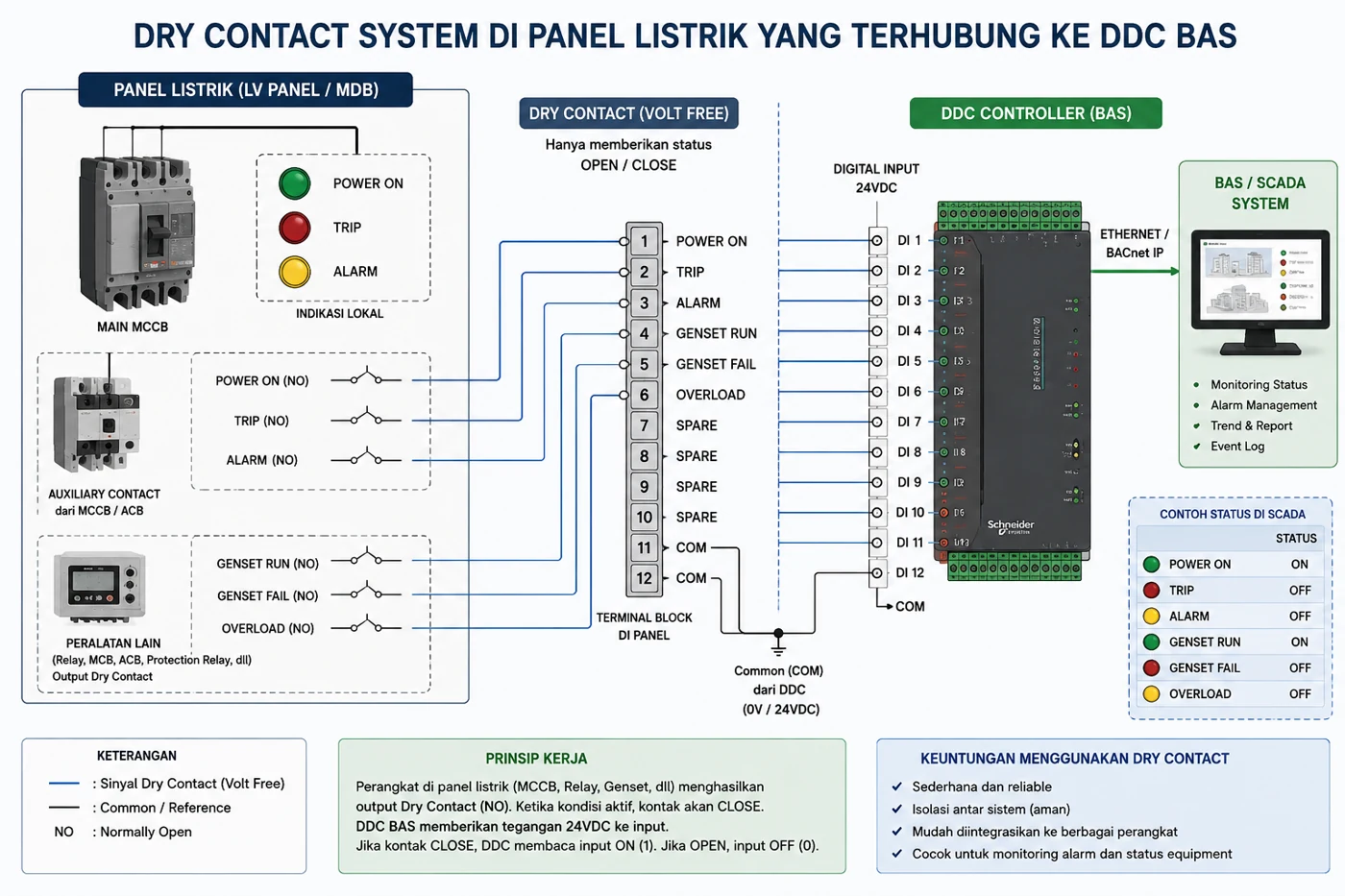

Visualisasi Lengkap Sistem Dry Contact BAS

Visualisasi berikut merangkum konsep dry contact dari panel listrik menuju DDC BAS. Di dalamnya terlihat hubungan antara relay, contactor, terminal wiring, sinyal Digital Input, dan dashboard BAS/SCADA.

Apa Itu Dry Contact?

Dry contact adalah kontak listrik yang tidak memiliki sumber tegangan sendiri. Kontak ini hanya bekerja seperti saklar yang dapat berubah kondisi menjadi open atau close.

• Open berarti kontak terbuka dan sinyal belum aktif.
• Close berarti kontak tertutup dan sinyal aktif.

Karena tidak membawa tegangan sendiri, tegangan pembacaan biasanya berasal dari sisi controller BAS, DDC, PLC, atau power supply eksternal.

Hubungan Dry Contact dengan Digital Input BAS

Pada controller BAS, terminal Digital Input digunakan untuk membaca status dua kondisi: aktif atau tidak aktif. Ketika dry contact menutup, rangkaian input menjadi lengkap sehingga controller membaca status ON. Ketika kontak terbuka, controller membaca status OFF.

• Contact CLOSE → DI membaca ON
• Contact OPEN → DI membaca OFF

Status ini kemudian dikirim ke sistem BAS/SCADA melalui protokol komunikasi seperti BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, atau protokol lainnya.

Visualisasi Pengkabelan Dry Contact pada Panel Listrik

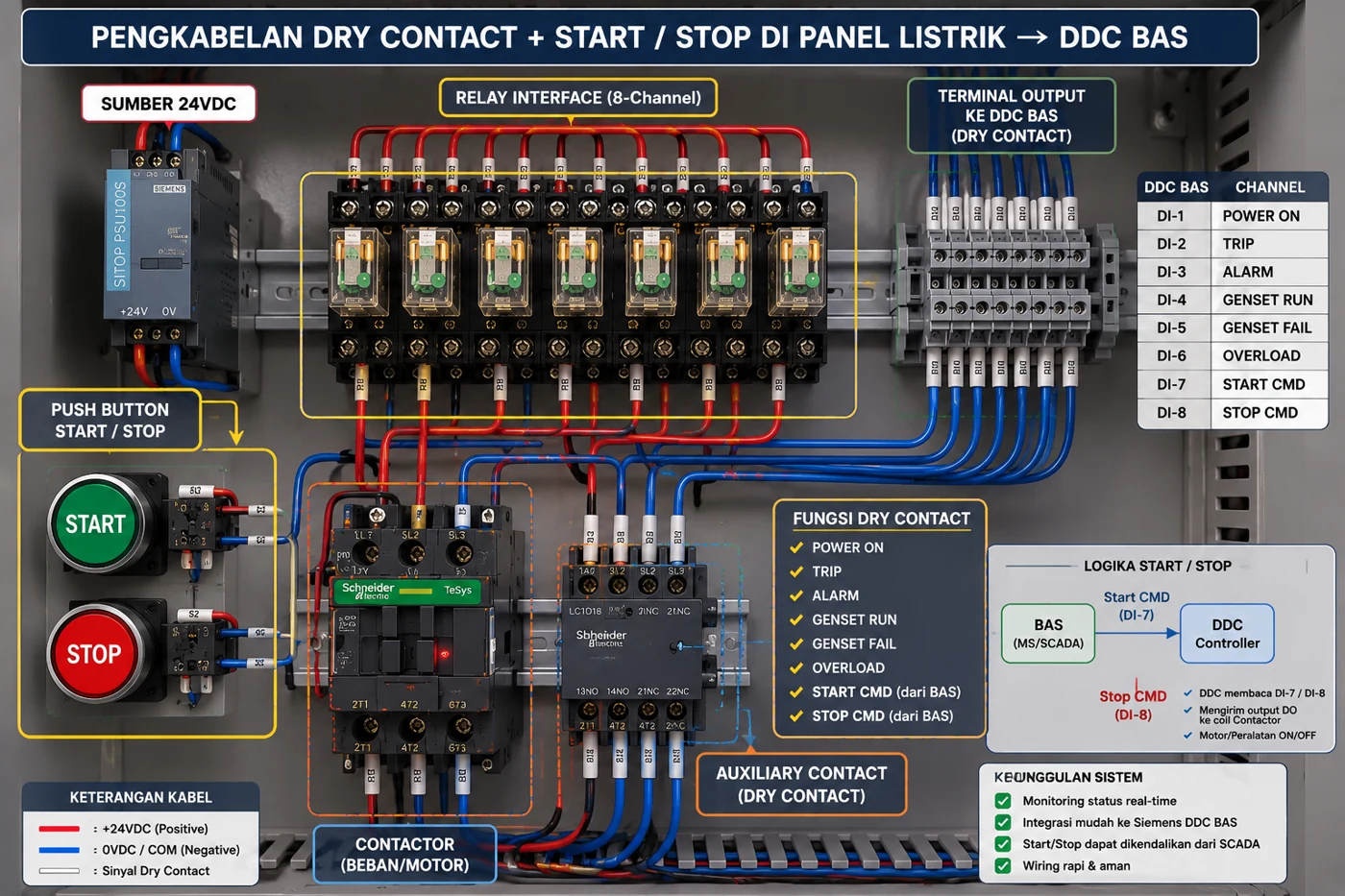

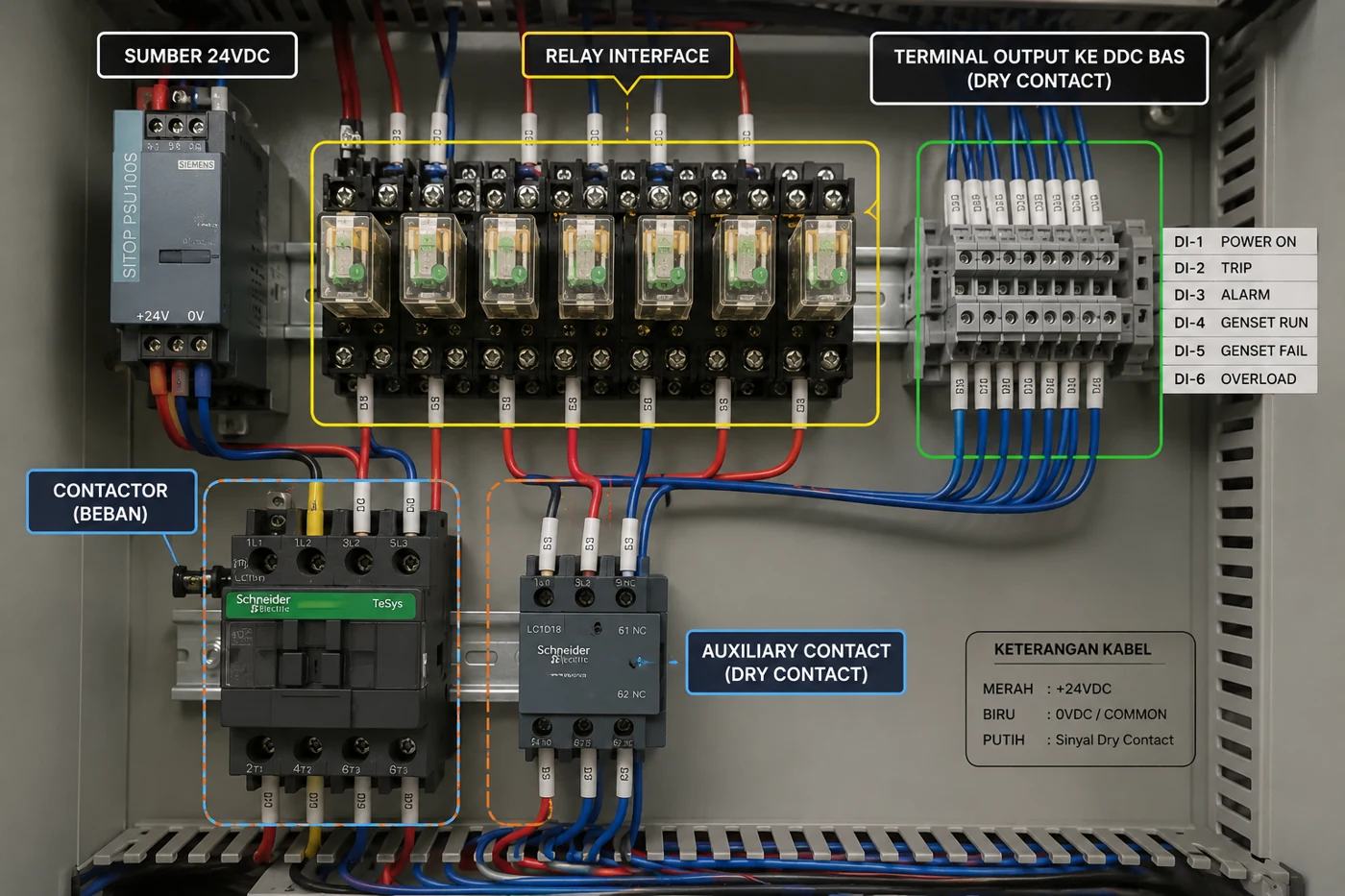

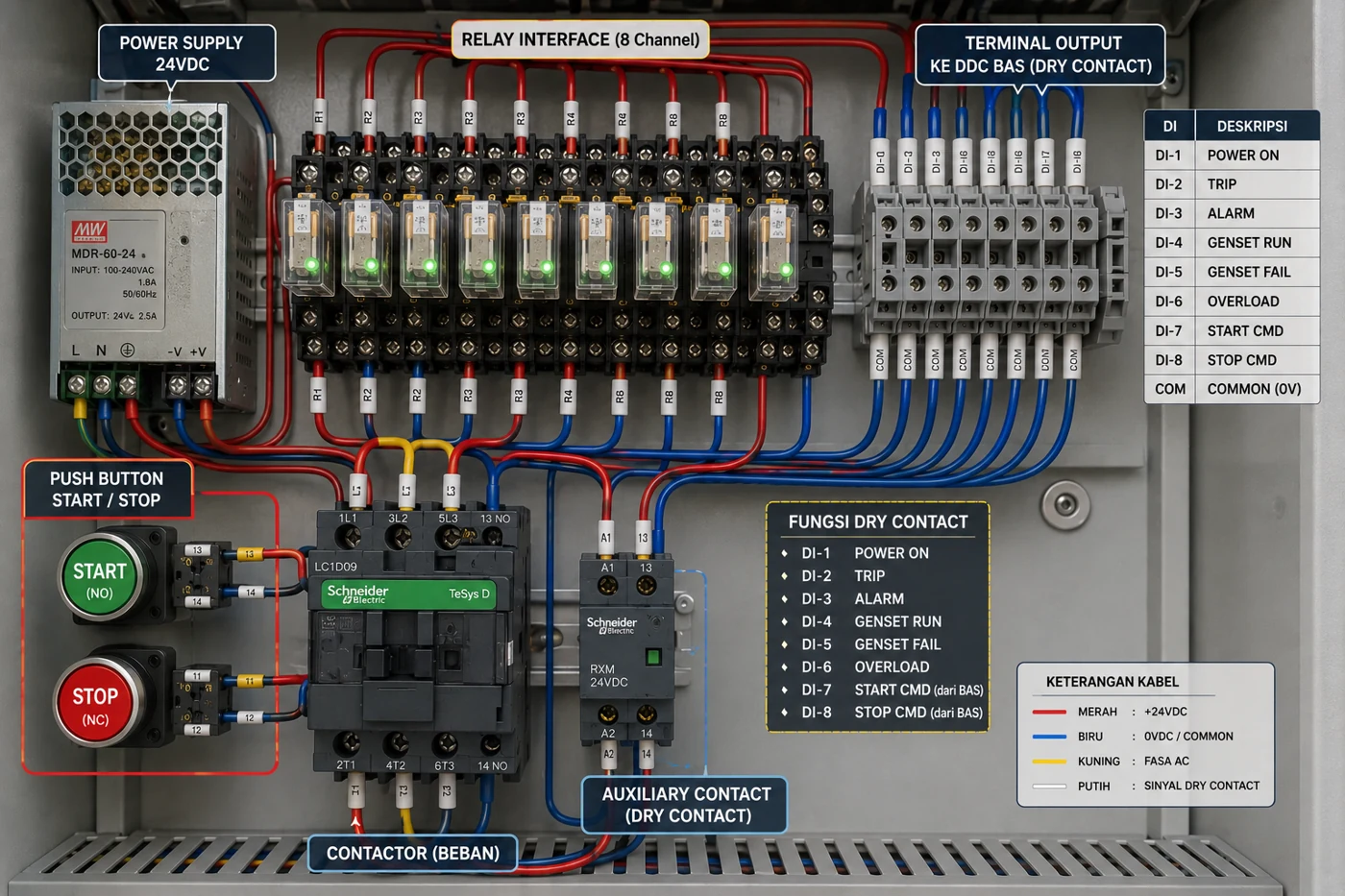

Gambar berikut memperlihatkan contoh pengkabelan dry contact pada panel listrik. Di dalam panel terdapat power supply 24VDC, relay interface, contactor, push button start/stop, terminal output, dan jalur sinyal menuju DDC BAS.

Fungsi Dry Contact pada Sistem BAS

Dry contact digunakan untuk mengirimkan informasi status dari equipment menuju BAS. Beberapa fungsi yang umum digunakan antara lain:

Contoh Dry Contact pada Panel Motor

Pada panel motor, dry contact biasanya diambil dari auxiliary contact pada contactor atau relay tambahan. Saat contactor aktif, auxiliary contact akan berubah posisi dan memberikan status ke DDC BAS.

Contoh Status yang Masuk ke DDC BAS

Dry Contact dengan Siemens DDC Controller

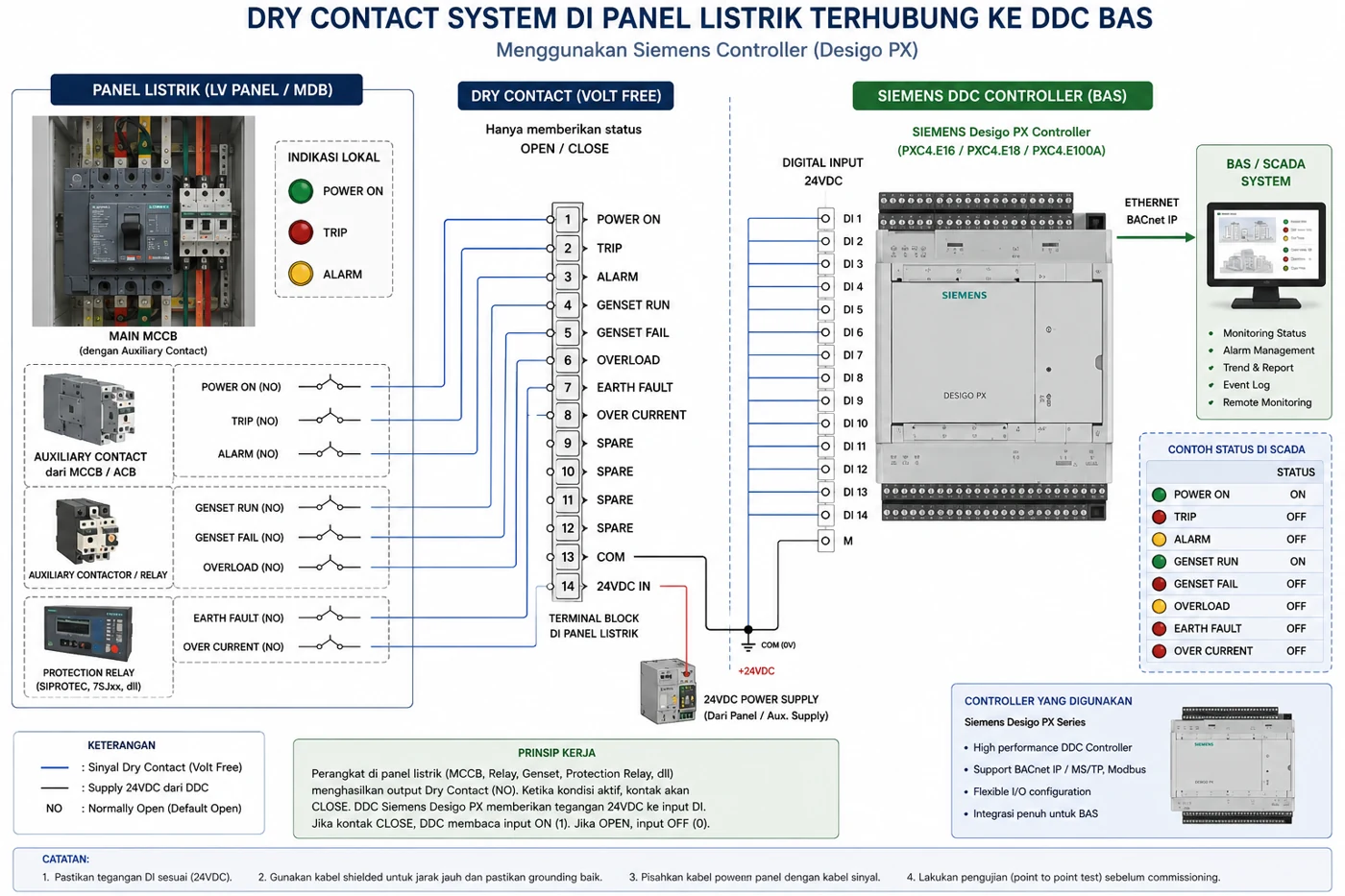

Pada sistem BAS berbasis Siemens, dry contact dapat masuk ke controller DDC seperti seri Desigo PX atau controller Siemens lainnya yang memiliki modul Digital Input. Controller akan membaca sinyal dari panel listrik, lalu mengirimkan data tersebut ke sistem BAS/SCADA.

Contohnya, panel listrik menyediakan output dry contact untuk status trip, alarm, running, dan overload. Semua sinyal tersebut dihubungkan ke Digital Input pada controller Siemens. Setelah itu, data dapat ditampilkan pada dashboard BAS untuk monitoring status equipment.

Perbedaan Dry Contact dan Wet Contact

Kenapa Dry Contact Banyak Digunakan di BAS?

1. Sederhana dan Reliable

Dry contact hanya membaca kondisi open dan close, sehingga sangat stabil untuk monitoring status perangkat.

2. Mudah Diintegrasikan

Hampir semua perangkat listrik dan mekanikal menyediakan output dry contact, mulai dari panel listrik, chiller, AHU, pompa, genset, UPS, fire alarm, hingga access control.

3. Aman untuk Multi Brand

Karena dry contact bersifat bebas tegangan, sinyal ini relatif aman digunakan untuk integrasi antar sistem dengan brand berbeda.

4. Mudah Troubleshooting

Teknisi dapat melakukan pengecekan menggunakan multimeter untuk melihat apakah kontak dalam kondisi open atau close.

Hal Penting Saat Instalasi Dry Contact

• Pastikan tegangan Digital Input sesuai dengan spesifikasi controller.
• Gunakan kabel yang sesuai dan rapi di dalam ducting panel.
• Untuk jarak jauh, gunakan kabel shielded agar mengurangi noise.
• Pisahkan kabel sinyal dengan kabel power tegangan tinggi.
• Berikan label kabel yang jelas pada setiap terminal.
• Lakukan point-to-point test sebelum commissioning.
• Pastikan status NO/NC sesuai dengan logic BAS.

Contoh Logic Start / Stop pada BAS

Pada sistem BAS, tombol start/stop dapat dipantau atau dikendalikan melalui sinyal digital. Jika BAS hanya melakukan monitoring, maka status tombol atau relay masuk ke Digital Input. Jika BAS melakukan kontrol, maka controller dapat mengirim output melalui Digital Output menuju relay atau contactor.

Integrasi Dry Contact ke Dashboard BAS / SCADA

Setelah sinyal dry contact masuk ke controller, data dapat ditampilkan pada dashboard BAS atau SCADA dalam bentuk:

• Indikator status ON/OFF
• Alarm real-time
• Event log
• Trend report
• Interlock antar equipment
• Notifikasi ke operator

Dengan integrasi ini, operator gedung dapat memantau kondisi equipment dari satu layar pusat tanpa harus mengecek panel satu per satu di lapangan.

Kesimpulan

Dry contact adalah komponen sederhana namun sangat penting dalam sistem Building Automation System. Melalui sinyal Digital Input, BAS dapat membaca status berbagai perangkat lapangan seperti panel listrik, contactor, relay, genset, pompa, AHU, fire alarm, dan equipment lainnya.

Dengan desain wiring yang benar, penggunaan relay interface yang tepat, serta integrasi ke DDC BAS, dry contact dapat menjadi solusi monitoring yang aman, stabil, dan reliable untuk smart building modern.
